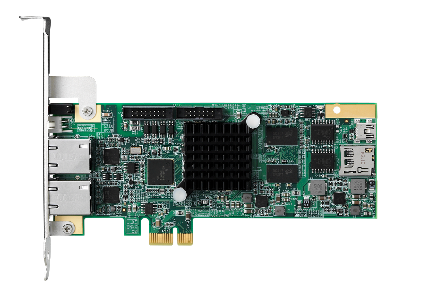

PCIe EtherCAT 主控卡
-
- 兼容 PCI Express® x 1
- 通過 EtherCAT 可實現多達 32 軸的運動控制和 10,000 個 I/O 點控制
- EtherCAT 控制周期可達 250μs
- 兼容大多數 EtherCAT 從端
- 專用的緊急停止輸入
- 4 通道隔離數字輸入 / 4 通道隔離數字輸出
- 單通道手搖輪輸入
- 針對軌跡應用的點 - 表功能
|
|
重點介紹：
PCIe-8334是一款基于硬件的EtherCAT 運動控制卡，能夠同時支持多達32 個同步軸和超過10,000個I/O 點。PCIe-8334具有專用的隔離緊急停止輸入(EMG)和可配置的隔離高速數字輸入，不僅具有通用傳感器輸入，而且具有高達1MHz輸入 頻率的脈沖輸入。在250us的最小周期內提供最佳的抖動控制，優化半導體、電子制造等自動化應用領域的同步I/O性能。PCIe-8334提供了現成的即用型APS函數庫， 用于生成多維的、高度同步的、精準時間的事件觸發的運動控制和I/O控制。凌華科技的APS函數庫可輕松兼容多種第三方的從站。凌華科技的otionCreatorPro 2工具全面兼容Microsoft Windows操作環境，支持完整的EtherCAT運動和I/O配置，以及功能評估和編譯程序下載功能。
規格
EtherCAT 通信：
EtherCAT控制周期單通道@ 250μs / 500μs / 1000μs /2000μs
EtherCAT運動高達64軸
運動I/O 接口信號：
緊急停止輸入 單通道
隔離I/O 信號：
數字輸入4通道 (2通道可配置為脈沖輸入)
脈沖輸入模式CW/CCW; 1x/2x/4x AB相
脈沖輸入頻率高達1MHz
數字輸入電壓24Vdc (典型值) / 5Vdc，用于脈沖連接
數字輸入類型源電流
數字輸出4通道，隔離
數字輸出電壓24V (典型值)
數字輸出類型90mA, NPN灌電流
通用規格：
工作溫度0?C至+60?C
濕度5%至95%，非冷凝
環境規格：
安全規范CE/FCC, RoHS
軟件支持
● 操作系統
Windows 7/10 32/64位
● 函數庫
• 用于運動和I/O 控制的APS 函數庫
• VS C#, VS VB.NET, and VS C++ compatible
● 軟件工具
MotionCreatorPro 2™
|
